2 Cách Vẽ Nét Đám Mây Trong CAD – Lệnh REVCLOUD

I. 2 Cách Vẽ Nét Đám Mây Trong CAD – Lệnh REVCLOUD

Vẽ đám mây trong CAD là một kỹ thuật quan trọng để ghi chú cho các đối tượng trong bản vẽ. Dưới đây là hướng dẫn chi tiết về cách sử dụng lệnh REVCLOUD để tạo đám mây một cách nhanh chóng và hiệu quả.

1. Vẽ Đám Mây Trong CAD Để Làm Gì?

Đám mây được sử dụng trong bản vẽ để:

• Ghi chú các chi tiết quan trọng.
• Tạo ra các vùng cần chú ý hoặc sửa đổi trong bản vẽ.
• Phân biệt các phần khác nhau trong thiết kế.

2. Tác Dụng Của Lệnh REVCLOUD Trong AutoCAD

• Lệnh REVCLOUD cho phép bạn tạo các đám mây để hiển thị khu vực cần chú ý.
• Lệnh này cũng có khả năng chuyển đổi một hình dạng đã có thành đám mây.

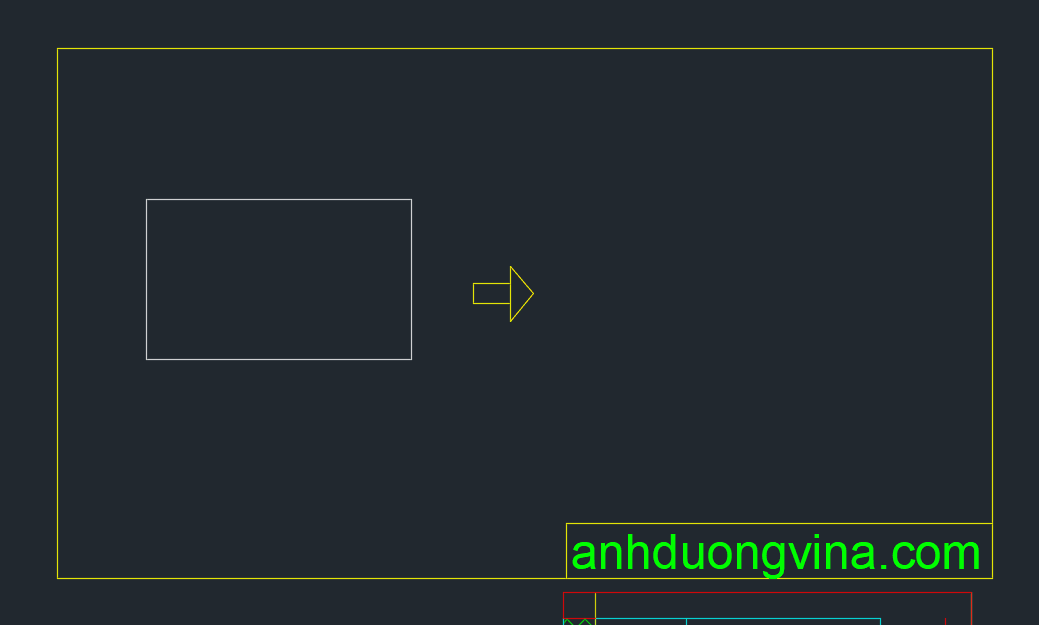

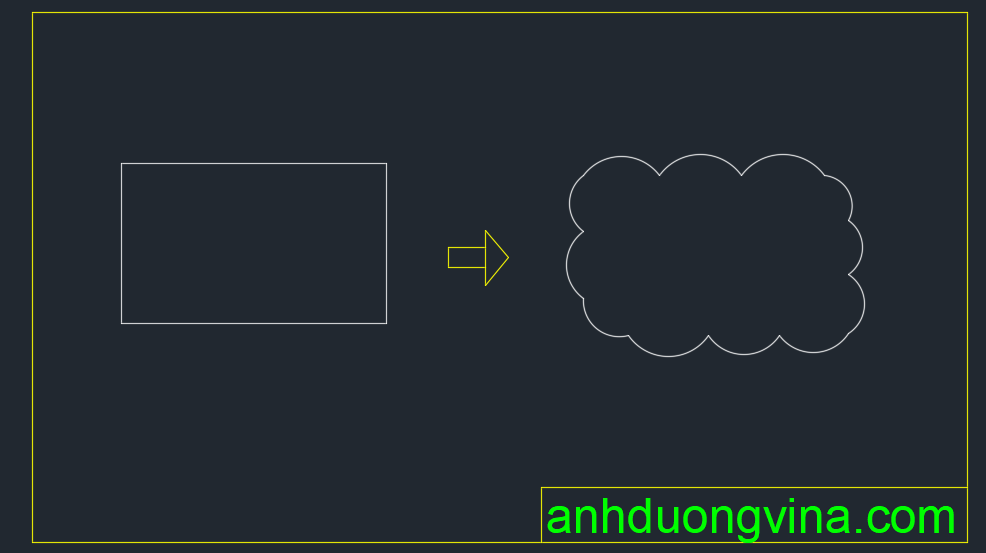

Cách 1: Chuyển Một Hình Đã Có Sang Dạng Đám Mây

Bước 1: Vẽ Hình Chữ Nhật

• Gõ lệnh RECTANG và nhấn Enter để vẽ một hình chữ nhật.

Bước 2: Khởi Động Lệnh REVCLOUD

• Nhập REVCLOUD và nhấn Enter.



Bước 3: Thay Đổi Kích Thước Bán Kính

• Nhập A để thay đổi kích thước bán kính của đám mây.

Bước 4: Chọn Đối Tượng Cần Chuyển

• Nhấn Enter hai lần để chọn đối tượng cần chuyển sang dạng đám mây.



Bước 5: Chọn Chiều Đường Cong

• Bạn có thể chọn chiều đường cong hướng ra ngoài hoặc vào trong.

Cách 2: Vẽ Trực Tiếp Đám Mây Trong CAD

Bước 1: Khởi Động Lệnh REVCLOUD

• Nhập REVCLOUD và nhấn Enter.

Bước 2: Chọn Điểm Để Tạo Đám Mây

• Bạn có thể bắt đầu chọn các điểm để tạo ra đám mây. Nhấp vào các điểm liên tiếp để tạo thành đường bao cho đám mây.

Bước 3: Hoàn Tất Đường Bao

• Nhấn Enter để hoàn tất việc chọn điểm.

Kết Quả

Sau khi thực hiện các bước trên, bạn sẽ có được một đám mây để ghi chú trong bản vẽ của mình. Lệnh REVCLOUD giúp tạo ra các ghi chú trực quan và chuyên nghiệp.

II. Kết Luận

Với hai phương pháp vẽ đám mây trên, bạn có thể dễ dàng tạo các ghi chú trong bản vẽ AutoCAD của mình. Nếu bạn gặp khó khăn trong quá trình thực hiện hoặc có câu hỏi, hãy để lại comment để được hỗ trợ! Chúc bạn thành công!
