Vẽ đường thẳng theo góc trong AutoCAD là một thao tác cơ bản nhưng rất quan trọng, đặc biệt trong các bản vẽ kỹ thuật yêu cầu độ chính xác cao. Dưới đây là các phương pháp và ví dụ cụ thể để giúp bạn vẽ đường thẳng nghiêng theo góc mong muốn trong AutoCAD.

1. Phương pháp 1: Vẽ đường thẳng theo góc với lệnh LINE

Ví dụ: Vẽ đường thẳng dài 10, nghiêng 30 độ so với phương ngang

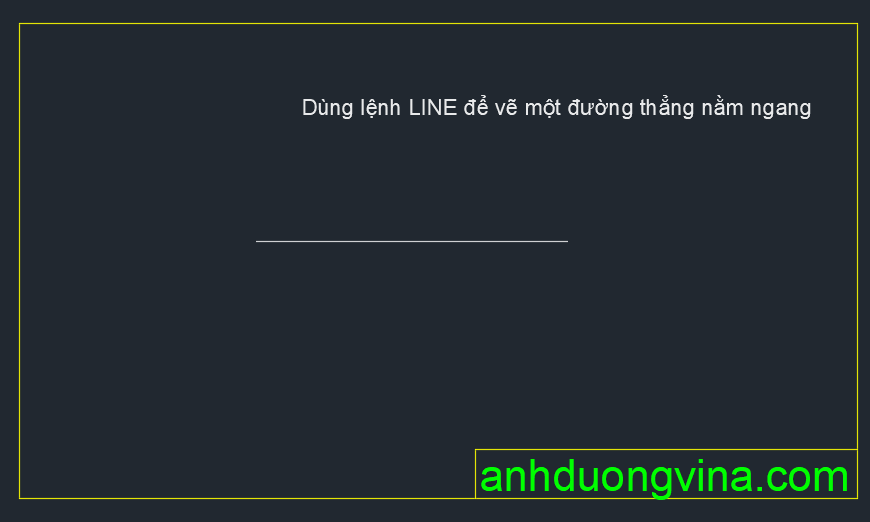

Bước 1: Vẽ đoạn thẳng nằm ngang

• Dùng lệnh LINE để vẽ một đường thẳng nằm ngang song song với trục X, hoặc vẽ từ một điểm xác định.

Bước 2: Vẽ đường thẳng theo góc bằng cách sử dụng phím Shift + <

• Nhập lệnh LINE và chọn điểm đầu của đoạn thẳng.
• Nhấn Shift + < để mở chế độ nhập góc.

Bước 3: Nhập số đo góc

• Nhập góc mong muốn (ví dụ 30 độ) và nhấn Enter.

Bước 4: Nhập độ dài đoạn thẳng

• Nhập chiều dài của đoạn thẳng (ví dụ 10 ) và nhấn Enter.
• Kết quả là bạn sẽ có một đoạn thẳng dài 10, nghiêng 30 độ so với trục X.

Lưu ý: Sử dụng @ để nhập tọa độ cực

Nếu không muốn sử dụng phím Shift + <, bạn có thể dùng cú pháp tọa độ cực bằng ký tự @:

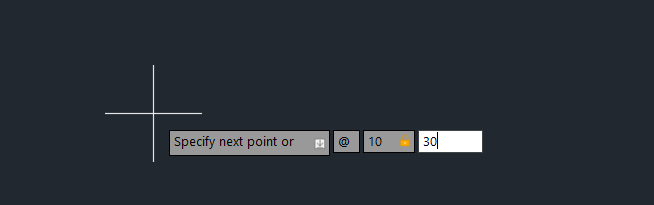

• Sau khi chọn điểm đầu, nhập @10<30 rồi nhấn Enter.
• Ký hiệu @ cho biết độ dài (10) và góc (30 độ).
