Khi bắt đầu với SOLIDWORKS, việc tạo các biên dạng 2D là bước đầu tiên và quan trọng nhất để phát triển mô hình 3D. Các công cụ vẽ biên dạng 2D giúp bạn phác thảo các hình học cơ bản, từ đó sử dụng các công cụ nâng cao hơn để chuyển đổi chúng thành các chi tiết 3D. Dưới đây là một số công cụ phổ biến trong SOLIDWORKS để vẽ biên dạng 2D hiệu quả.

1. Công Cụ Phác Thảo 2D

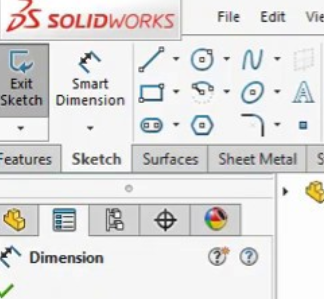

1.1 Chức Năng: Phác thảo là quá trình tạo ra các hình dạng 2D từ các công cụ vẽ cơ bản. Để bắt đầu phác thảo trong SOLIDWORKS, bạn chỉ cần vào thẻ Sketch, chọn một mặt phẳng, và bắt đầu sử dụng các công cụ vẽ.

1.2 Ví Dụ: Vẽ Đường Thẳng (Line):

• Cách sử dụng: Chọn Line trong Sketch Tools hoặc từ menu Tools > SketchEntities > Line. Nhấp chuột để xác định điểm đầu và điểm cuối của đoạn thẳng.

---

2. Vẽ Đường Tròn (Circle)

2.1 Chức Năng: Lệnh Circle giúp bạn tạo đường tròn – một yếu tố thiết kế cơ bản trong hầu hết các chi tiết.

2.2 Cách sử dụng:

• Chọn Circle từ Sketch Tools hoặc vào menu Tools > SketchEntities > Circle.
• Nhấp để chọn điểm tâm và kéo chuột để tạo bán kính mong muốn cho đường tròn.

---

3. Vẽ Ellipse (Ellipse)

3.1 Chức Năng: Lệnh Ellipse cho phép bạn tạo ra hình elip – một hình dạng quan trọng trong nhiều thiết kế phức tạp.

3.2 Cách sử dụng:

• Chọn lệnh Ellipse trong Sketch Tools hoặc từ menu Tools > SketchEntities > Ellipse.
• Nhấp chọn một điểm làm tâm và kéo ra để tạo hình elip theo chiều dài và chiều rộng bạn mong muốn.

---

4. Vẽ Hình Chữ Nhật (Rectangle)

4.1 Chức Năng: Lệnh Rectangle là công cụ không thể thiếu để tạo hình chữ nhật, một hình dạng cơ bản và phổ biến trong thiết kế chi tiết.

4.2 Cách sử dụng:

• Chọn Rectangle từ Sketch Tools hoặc vào menu Tools > SketchEntities > Corner Rectangle.
• Xác định hai điểm đối diện để tạo ra hình chữ nhật.

---

5. Vẽ Đa Giác Đều (Polygon)

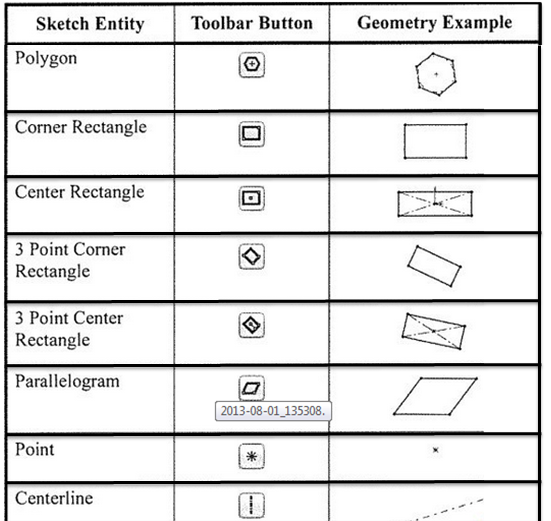

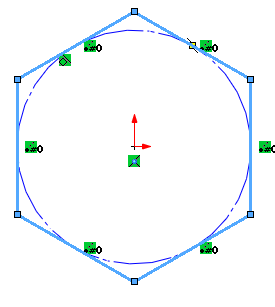

5.1 Chức Năng: Lệnh Polygon giúp bạn tạo hình đa giác đều, sử dụng cho các thiết kế có số lượng cạnh xác định.

5.2 Cách sử dụng:

• Chọn Polygon trong Sketch Tools hoặc từ menu Tools > SketchEntities > Polygon.
• Nhấp chọn điểm trung tâm và kéo chuột để xác định hình đa giác, sau đó chọn số cạnh mong muốn.

---

6. Lệnh Offset (Offset Entities)

6.1 Chức Năng: Lệnh Offset tạo một đường song song với đường đã vẽ, rất hữu ích trong việc thiết kế khuôn mẫu hoặc các chi tiết có yêu cầu chính xác.

6.2 Cách sử dụng:

• Nhấp vào Offset Entities trong Sketch Tools.
• Chọn đối tượng cần offset và nhập giá trị khoảng cách cần thiết để tạo đường song song.

---

7. Vẽ Rãnh (Straight Slot)

7.1 Chức Năng: Lệnh Straight Slot tạo ra rãnh thẳng với hai điểm tâm và một cạnh, ứng dụng nhiều trong các chi tiết cơ khí.

7.2 Cách sử dụng:

• Chọn Straight Slot trong Sketch Tools hoặc từ menu Tools > SketchEntities > Straight Slot.

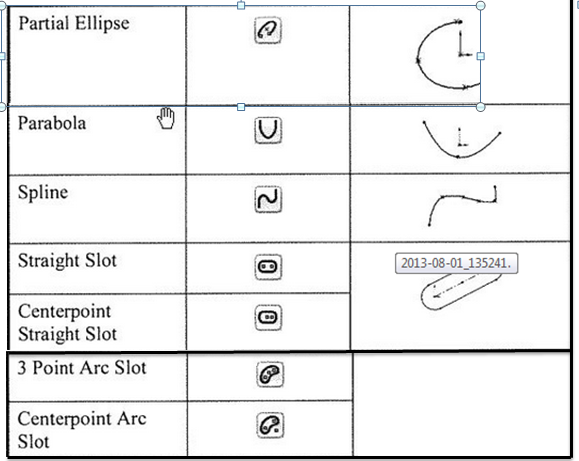

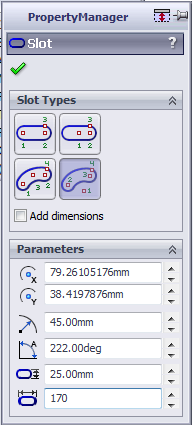

• Chọn các điểm cần thiết để tạo hình rãnh và nhập thông số kích thước trong hộp thoại Slot.

---

8. Tổng Kết

Các công cụ vẽ biên dạng 2D trong SOLIDWORKS là nền tảng quan trọng để xây dựng mô hình 3D. Từ các lệnh cơ bản như Line, Circle, Rectangle, đến các công cụ nâng cao hơn như Polygon và Offset, mỗi công cụ đều có ứng dụng cụ thể trong thiết kế. Sử dụng thành thạo các công cụ này giúp bạn tiết kiệm thời gian và tạo ra các chi tiết chính xác, từ đó tạo nền tảng cho việc xây dựng mô hình 3D trong SOLIDWORKS.

Hãy bắt đầu luyện tập để khám phá tất cả các công cụ này và nâng cao kỹ năng thiết kế của mình trong SOLIDWORKS!
